KWH-WJZS转速信号装置是武汉千瓦时控制技术有限公司针对水电站开发生产的水轮机转速信号测量控制装置，采用PT（或永磁机）信号源输入，其结构简图如下：

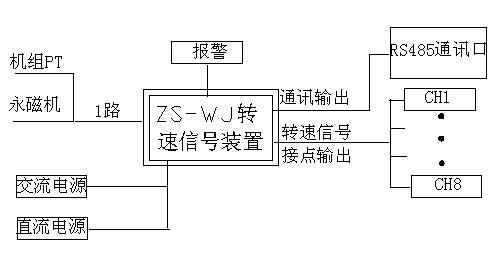

图：系统结构简图
-

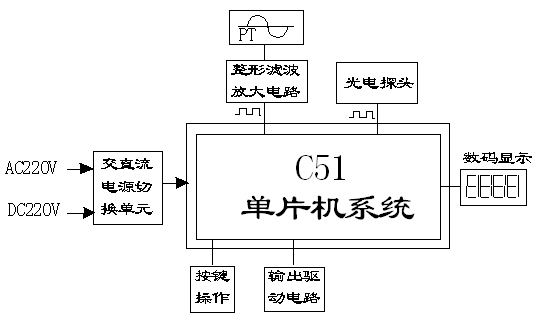

本产品采用单片计算机技术，将采集到的转速信号经整型、滤波放大后，送入单片计算机，计算出机组的转速值后，送显示器显示，并将相应的转速值转换成继电器输出。选用C51单片计算机具有独特的PCA捕获功能以及12MHZ的晶振频率，从而保证了本系统测量的高精度。
-
信号源灵敏度：PT输入：0.3～250V正弦波
永磁机输入：0.5～200V正弦波
测量范围: 0～100HZ
测量精度: 0.1%
通讯口输出: RS485
继电器输出: 8路独立接点输出, 继电器动作值可编程设定。
接点容量: AC 220V 5A , DC 28V 3A
供电电源: AC 85～265V DC 110～250V
装置外型尺寸：77×170×260mm

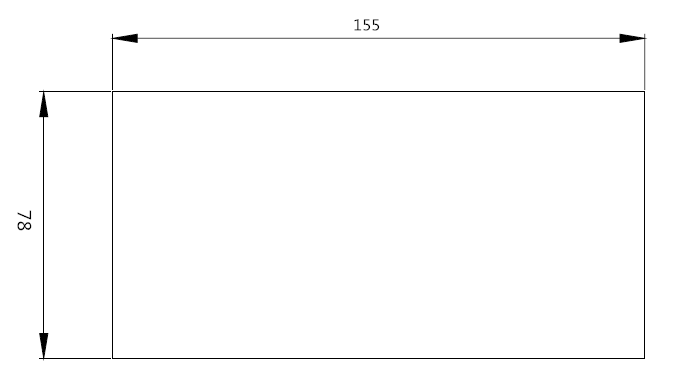

装置开孔尺寸：155×78mm
允许停电时间：不小于10毫秒
工作环境温度：0～85℃
工作环境湿度：小于85%
- 购买请备注电源：AC220 ; DC220;AC/DC220
